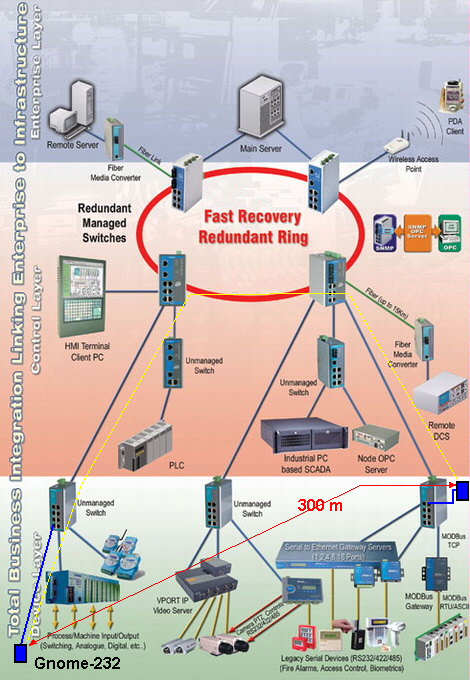

La figura a continuación, ilustra como ahorrar unos 3000 Euros usando cableado virtual en lugar de un cableado físico.
Se trata de sustituir 300 metros de Cable RS232 de cobre en la aplicación al utilizar un cable virtual de rápida instalación (una hora) en la arquitectura de una red Ethernet Industrial.
Con el Cableado Virtual se trata de canalizar el flujo de datos a través de un túnel virtual establecido en la red Ethernet. La solución es flexible, fiable y económica.
|
Aplicamos la arquitectura de red Ethernet existente: - Conectamos 2 dispositivos RSG232 a la red (dispositivos y cables en color azul), uno en cada punto de interés (en los extremos del cable virtual rojo en la imagen).
- La comunicación sigue la línea amarilla indicada en la imagen.
- Uno de los 2 dispositivos RS232 es servidor para la formación del túnel y la comunicación serie. Este tipo de productos se llaman "Serial Server" ó aún mejor : "Serial Device Server".
- El otro de los 2 dispositivos RS232 es cliente (iniciador y actuador) que forma y mantiene el túnel y la comunicación entre los dos dispositivos RS232.
- El resultado forma un cable virtual RS232. En calidad de Tiempo Real, el cable virtual no es tan bueno como un cable físico, pero en sentido de datos transmitidos, es igual de bueno ó aun mejor. No se pierde ni un solo bit.
|
| Gnome-232 - Serial-Device-Server Servidor y Cliente: - Conectamos 2 Gnome-232 a la red (dispositivos y cables en color azul), uno en cada punto de interés (en los extremos del cable virtual rojo en la imagen).
- La comunicación sigue la línea amarilla indicada en la imagen.
- Uno de los 2 Gnome-232 es servidor para la formación del túnel y la comunicación serie. Este tipo de productos se llaman "Serial Server" ó mejor aún "Serial Device Server".
- El otro de los 2 Gnome-232 es cliente (iniciador y actuador) que forma y mantiene el túnel y la comunicación entre los dos dispositivos Gnome-232. Este dispositivo requiere un poco mas de configuración que el servidor.
- El resultado es una pareja Serial Device Server, Servidor y Cliente que forman un cable virtual RS232.
|
| El concepto - Serial-Device-Server - Cableado ó Inalámbrico Wifi:
- El "Serial Device Server" es un dispositivo bastante común en las instalaciones.
- Se utiliza en especial este dispositivo como "Puerto COM Remoto" ó "Puerto Serie Remoto" para el PC. Se puede añadir hasta 256 ó mas Puertos Serie a un PC mediante este tecnología.
- El "Serial Device Server" existe en variantes de Ethernet Cableado (conector RJ45) y Ethernet Inalámbrico "Wifi".
- Existen variantes que incorporan el protocolo Modbus: Modbus-TCP a Modbus-RTU, ó mas correcto: Modbus-TCP-Slave a Modbus-RTU-Master.
- Canalización de datos Serie RS232 / 422 / 485 a través de Ethernet TCP/IP es eficaz y económico. Es en general posible debido a el gran ancho de banda de Ethernet comparado con la comunicación de una línea serie.
- Existen variantes que se montan sobre el dispositivo con interfaz Serie, en muro ó pared, ó en un Carril DIN de 35 mm.
- Aplicaciones comunes: Comunicación con pantallas de información, Impresoras, Lectores de Codigo de barras, Programación, Parametrización y Comunicación de datos de dispositivos distribuidos.
- Nota Importante:
Los "Serial Device Server" ofrecen la posibilidad de comunicar datos Serie RS232 / 422 / 485 a través de Internet. Esto se hace de forma segura mediante conexiones VPN que establecen túneles seguros a través de Internet.
|
 | Otros conceptos - Comunicacion Serie por Fibra Optica: - RS232, Tiempo Real y con Opcion Anillo-Redundante,
- RS422, Tiempo Real y con Opcion Anillo-Redundante,
- RS485, Tiempo Real y con Opcion Anillo-Redundante,
- TTY, 20mA-Loop, Tiempo Real y con Opcion Anillo-Redundante,
- CAN-Bus, Tiempo Real y con Opcion Anillo-Redundante,
- Profibus, Tiempo Real y con Opcion Anillo-Redundante.
|
