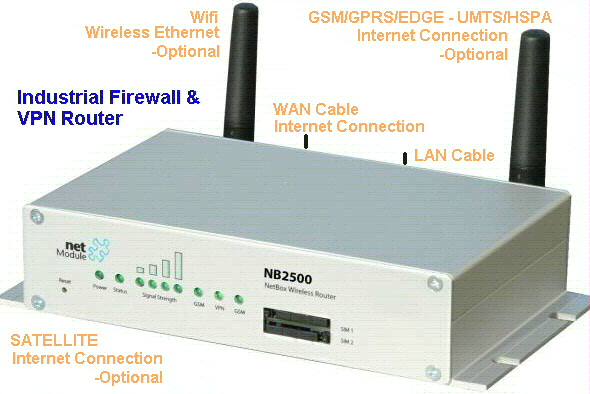

NB2500 - NetBox Wired or Wireless Industrial Firewall & Router
Descripción - La línea de productos Netbox contiene dispositivos altamente versátiles de comunicación vía Internet (Ethernet TCP/IP) mediante la red de Telefonía Móvil: GSM GPRS, EDGE, UMTS, HSPA. El Netbox esta diseñado con robustez (con Certification EN50155) para uso en vehículos, buses, camiones y trenes...
- Todos los Netbox ofrecen servicio VPN (Virtual Public Network) como una característica principal y muy importante.
VPN es un concepto de comunicación seguro vía Internet, conectando y canalizando la Red Local de la empresa madre a través de túneles virtuales seguros hasta los sitios remotos. La conexión se mantiene siempre abierta y las partes se identifican una a la otra antes de comunicar en forma encriptada para asegurar que ninguno puede descifrar lo comunicado. - Los productos existen en diferentes variantes con las siguientes opciones:
- Sin Modulo de Telefonía Móvil para conexión a Internet por Cable (si es viable) para bajar el costo del Netbox.
- Modulo opcional de Telefonía Móvil: GPRS y EDGE de baja velocidad,
- Modulo opcional de Telefonía Móvil: UMTS y HSPA de alta velocidad,
- Modulo Wifi para añadir servicio Wireless LAN a el Netbox,
- Modulo GPS para añadir información de Posición Geográfico

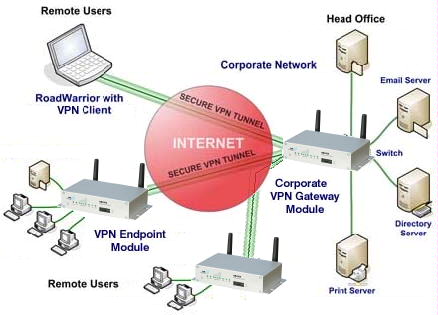

Ilustracion del concepto VPN - Internet en color rojo con tuneles VPN entre la empresa madre (Corporate) y los sitios remotos
- El Internet puede ser tanto Cableado como Inalambrico via la red Telefonía Móvil
Ilustracion del concepto VPN (Virtual Public Network) |
Applicaiones tipicas VPN

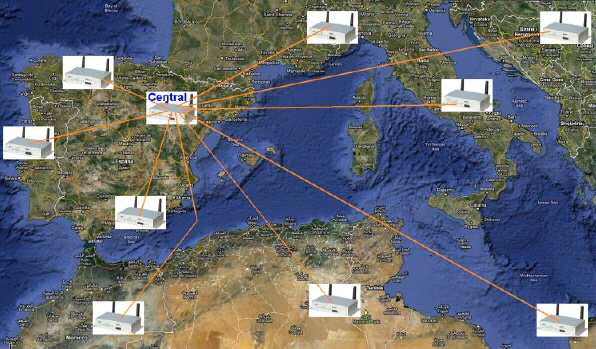

En la ilustracion se ve la solución VPN industrial sin fronteras para uso en España y/o el extranjero... - En este ejemplo hay 9 canales VPN seguros (comunicación cifrado (encriptado) con conexiones certificadas entre parejas (las cajas blancas) ) atravesando el Internet Cableado ó Inalámbrico vía la red deTelefonía Móvil (GPRS, EDGE, UMTS ó HSPA) ó comunicacion via Satelite.
- El concepto permite muchos mas canales VPN, 1000 ó mas...
Ahora suponemos que cada caja blanca ya esta configurada adecuadamente, y nos ofrece: - Una conexión entre la red local de nuestra Central a la red local en cada sitio Remoto.
- La posibilidad de conectarnos a cualquier dispositivo instalado en el sitio Remoto como si fuese parte de nuestra red local. Por supuesto un poco mas lento debido a el ancho de banda reducido en la conexión vía Internet, comparado con nuestra red local basado en Ethernet.
- Acceso a datos en dispositivos y programación de PLCs en el sitio Remoto mediante protocolos de comunicación Ethernet TCP/IP (Protocolo Internet).
Si montamos un SCADA en nuestra Central - Podemos usar protocolos Ethernet TCP/IP (como Modbus TCP) desde el SCADA para hacer lectura de datos en los dispositivos Remotos y conseguir hacer un seguimiento tan cercano como haga falta.
- Lo importante en esta solución es que mantenemos contacto constantemente con todos los sitios remotos. Si falla una conexión con el sitio remoto lo descubrimos al instante, y probablemente antes que la situación se ponga critica... Así tenemos algo de tiempo para arreglar una posible avería...
- Por supuesto se puede conectar a cada dispositivo desde cualquier sitio del mundo a través de otra conexion VPN desde un PC. Esta conexion puede ser desde Japon ó desde EEUU, ó desde un punto en una carretera en cualquier sitio del mundo con un PC con Modem 3G.
- El sistema SCADA instalado debe soportar servidor web para teléfonos móvil y web normal.
- Se puede poner acceso (mediante Usuario y Contraseña) a el sistema SCADA desde Internet (por la IP fija de la Central).
|
Aplicaciones Típicas:
- Online Condition Monitoring
- Internet connectivity in Public Transport, Trams, Buses
- Remote Management
- Land line backup or replacement
- Industrial Firewalls
- Security and Surveillance
- Points of Sale,
- ATMs
- Digital Signage
- Vending Machines
Basic Features - 4 port Ethernet Switch
- 1 Serial COM port RS232 / RS485
- Extended temperature range (-20°C to 70 °C)
- Dual SIM Card in order to assure high availability with 2 Mobile Telephone providers.
- Shock and Vibration resistant design
Optional Features - UMTS / HSPA and GRPS / EDGE
- Wifi WLAN 802.11 a/b/g
- GPS Receiver
- EN50155 Certification
Software Features - NB2500 runs NetBox Software (NBSW)
|
NB254x Software |
Mobile Connection - SIM and PIN administration, network selection (automatic or manual)
- Mobile connection establishment (dial on demand, permanent) and monitoring
- Fallback to backup profile
Routing and Firewall - Static Routing
- Network Address Port Translation (NAPT)
- Stateful Firewall, Access Control Lists
Virtual Private Networking - OpenVPN
- IPsec
- PPTP
- Dial-in
Services - DHCP server
- DNS proxy server
- DNS update agent
- Telnet server
- SSH server
- Web server
- COM server
- Modbus gateway
- E-mail client
- SMS client
System Administration - Web Management
- Command Line Interface
- File configuration
- Advanced troubleshooting
- Eased software update
|
NB2500 Hardware |
Mobile Interface - Multimode HSDPA, HSUPA, UMTS, EDGE, GPRS and GSM
- Global connectivity with triple-band 3G and quad-band 2G
- Transparent hand-over between UMTS and GSM networks
- Data rates up to 7.2 Mbps downlink / 2 Mbps uplink
- Antenna Connector: SMA female
Wi-Fi Interface - Protocols: Wi-Fi 802.11 a/b/g client
- Encryption: Wi-Fi Protected Access (WPA and WPA2)
- Wired Equivalent Privacy (WEP)
- Antenna Connector: SMA female
Ethernet Switch - 4 Port Ethernet Switch 10/100BaseTX
Serial Interface - Protocols: 1 x RS232 DCE interface, or
- Half-duplex RS485
- Via RJ45 connector.
Power Supply - Input voltage: 9V DC to 32V DC
- Max. power consumption: 5W
Environmental Conditions - Temperature range: -20 °C to +70 °C
- Humidity: 0 to 95% (non condensing)
- Altitude: up to 4000m
- Mains Voltage Ripple: less than ±10% of the nominal voltage
- Overvoltage Category: II
- Pollution Degree: 2
Dimensions / Weight - 165mm x 39mm x 104mm
- Approximately 0,56 Kg
Safety Standards EMC Standards - EN301489-1 V1.7.1, EN301489-7 V1.3.1, (Emission)
- EN61000-6-2:2005, EN50121-3-2:2006 and EN50121-4:2006 (Immunity)
Shock and Vibration - IEC 60068-2-6:1982, IEC 60068-2-27:1987
- MIL STD 810F, Meth. 514.5, Fig. 514.5 C-1
Type Approval - CE, R&TTE (see EC Declaration of Conformity)
Options - GPS: NB2541: Integrated GPS receiver with NMEA 0183 data stream
Antennas - Various antennas available suitable for your application
M2M (Machine-2-Machine) Service Packages - See product info "M2M Service Packages"
|
Invitamos a verlo en Matelec 2010, en IFEMA, Madrid, 26-29 de Octubre, 2010:
|
