Nuevos componentes para mejor infraestructura en PROFIBUS - Repetidores y HUBs con amplificadores digitales**, y con
- previsión para un excelente diagnóstico con
- ProfiTrace y ProfiCaptain, la mejor herramienta Todo-en-Uno para Profibus.
|
- Foto del stand de Procentec en la feria "ElektroTechniek 2009" en Utrecht, Holanda la semana pasada (1 de octubre de 2009).
|
 | Los componentes que se ve en la foto: - Profibus Repeater B1,
- Profibus Repeater HUB B5 (Protección IP20)
- Profibus Repeater HUB A5 (Protección IP65)
- Profibus Active Termination T1 (Protec. IP20)
- Profibus Test Slave Device (Protección IP20)
- ProfiCore, ProfiTrace and ProfiCaptain la mejor All-in-One Profibus Tool.
|
- Dispositivos de Profibus conectados con los cables morados de Profibus mediante Repetidores y HUBs de Profibus.
- Las flechas azules indican conectores DB9, - puntos para conectar ProfiCore, el interface a Profibus via USBde ProfiTrace y ProfiCaptain.
** En líneas de transmisión de datos de alta velocidad, las señales digitales se distorsionan debido a las características fisicas de los cables ó fibras ópticas. La señal se atenúa y los francos entre los ceros y los unos tiende a difuminarse. El amplificador digital repone a punto la señal tanto en amplitud como en tiempo los ceros y los unos. |
Características Comunes para todos los Repetidores y HUBs: - El Repetidor B1 esta basado en la misma tecnología que los Profi HUB A5, B5 y C5, ver las características comunes abajo.
- Ninguno de los Repetidores y HUBs Profibus de Procentec tiene el conocido y frustrante problema de que un corto-circuito en un segmento de cable se propaga a otros segmentos del Profibus.
- Cada segmento tiene capacidad de conexión de hasta 31 dispositivos Profibus tal como indicado en las especificaciones Profibus.
- Ofrece “Plug-able” terminales para su fácil montaje a los cables.
- Ofrece suministro de alimentación redundante.
- Bajo consumo, amigable medio ambiente.
- Puede directamente remplazar un Repetidor convencional.
- Montaje en carril DIN 35 mm.
|
 |
Profibus Repeater B1:
- Una nueva alternativa que resuelve las limitaciones de los Repeaters convencionales.
- Es un “first-class network component” que cumple las características eléctricas, mecánicas, y ofrece fácil acceso a Diagnostico (conector DB9), para la herramienta ProfiTrace, y otras...
|
Características Comunes para todos los HUB Repeater A5, B5, C5: - 5 canales opto aislados (5 repeater segments).
- Transparente para todos los protocolos PROFIBUS DP.
- Cada canal cumple con las especificaciones DP - RS485.
- 31 dispositivos Profibus por canal.
- 9,6 Kilo baudios a 12 Mega baudios (auto detección).
- Longitud de cable 1200 m (depende de baudios).
- Sin limites en arquitectura, posición serie ó en cascada de ProfiHubs.
- No hay que configurar nada, ni direcciones, ni nada.
- Ofrece la opción de usar la terminación de cable integrada (por switch).
- Puesto a tierra Configurable (DC directo ó AC vía capacidad).
- Clasificación opcional IP65 (DIN 40 050).
- Link1: Video sobre ProfiHUB A5
- Link2: Video sobre ProfiHUB A5
|

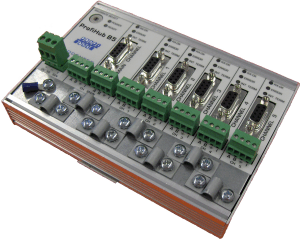

 Profibus HUB B5 Repeater (Protección IP20) | Profibus HUB B5 Repeater (Protección IP20) - ProfiHUB B5 es un componente de red avanzado para instalaciones Profibus DP que ofrece arquitecturas Profibus de estrella y de árbol, y no solamente la estructura lineal (bus).

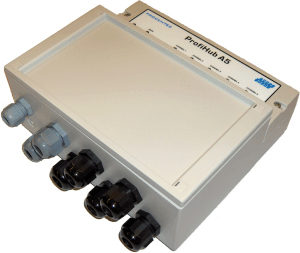

Profibus Repeater HUB A5 (Protección IP65) - ProfiHUB A5 es un ProfiHUB B5 encapsulado para obtener Protección IP65

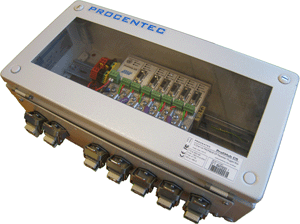

Profibus Repeater HUB C5 (Protección IP65) - ProfiHUB C5 es un ProfiHUB B5 encapsulado y equipado con conectores para obtener Protección IP65.
|
 Profibus Repeater HUB A5 (Protección IP65) |  Profibus Repeater HUB C5 (Protección IP65) |
 | Profibus Active Termination T1 (Protección IP20) - Para un mayor robustez, es decir evitar ruido eléctrico en la red y añadir la tensión “bias” especificada para los resistores de terminación de líneas RS485 como Profibus (y también Modbus RTU).
- Utilizando la Terminación activo T1 para terminar un segmento Profibus, los dispositivos cerca de la terminación obtienen bastante mejores condiciones de trabajo.
- La Terminación activo T1 ofrece alimentación redundante y tiene LEDs de Diagnostico y el conector DB9 para conectar herramientas de diagnostico como Profitrace. El conector DB9 también puede ser usado como la terminación del cable bus si tiene un conector DB9 macho.
|
ProfiTrace 2 (Ultra): |

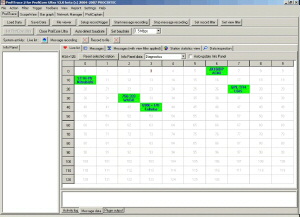

| Para PROFIBUS es la herramienta mas potente en el mercado para análisis y diagnostico. Es la ultima generación en la tecnología de Busmonitor porque combina todas las herramientas en una sola herramienta: - Analizador (Live List, y Grabación de Tramas),
- Osciloscopio (Las señales de Profibus DP y PA),
- Grafico de barra (Niveles de Señal de los dispositivos),
- Escáner de Topología (extensión del bus),
- Simulador de Maestro DP-V0 / DP-V1.
Los técnicos pueden hacer todas las tareas de análisis con esta paquete de herramientas compacto y bien integrada y simple y intuitivo de utilizar desde lo mas simple hasta lo mas avanzado como coger control de un dispositivo con ProfiCaptain y simultáneamente ver lo que pasa con la red en ProfiTrace. Profitrace funciona en tiempo real hasta las plenas 12 mega baudios. ProfiCore es el interface para el PC vía USB. El software ProfiTrace y ProfiCaptain ofrece: - Analizador con potente estadística: Retransmisiones, Perdidas de dispositivos, Mensajes erróneos, Mensajes de Diagnostico, Tiempo de ciclo de escáner, etc...

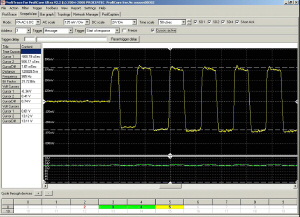

- Osciloscopio Digital y Diferencial (para hilo A y B en el par) de Alta Velocidad, Ruido Eléctrico, Picos, Reflexiones, y posibilidad de hacer Trigger sobre cualquier evento.
- Gráficos de Valores Promedio, Min. y Máx. de las señales de cada dispositivo en la red.
- Escáner de Topología, con generación automático de topología de la red.

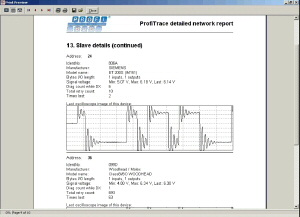

- Generación automático de Informes detallados y fiables sobre la red, - Informes de gran aceptación en la industria.
- ProfiCaptain el maestro de Profibus - DP-V0/V1 ya es aun mas integrado y con mas facilidades.
- ProfiTrace PA Probe Ultra analiza segmentos de Profibus PA.
- · ProfiTrace soporta el rango entera de velocidad: 9,6 kbps hasta 12 Mbps.
- ProfiTrace se instala en Windows XP y Vista.
- Soporte Multi-lenguaje Ingles, Alemán, Español en desarrollo.
|
