ProfiHUB de Procentec, para mejorar la instalación Profibus: - Para mejorar la señal Profibus:
Mejor robustez contra el ruido eléctrico, - Para evitar mal funcionamiento en Profibus:
Errores en el cable: Corto-Circuito, mala conexion, ó ruido eléctrico en un segmento del cable,
- Para ofrecer acceso directo a un buen Diagnostico del Profibus:

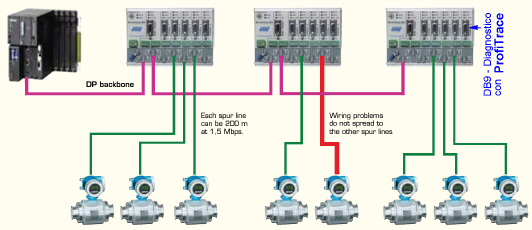

Cada segmento Profibus ofrece un conector Profibus DB9 para conectar ProfiTrace |

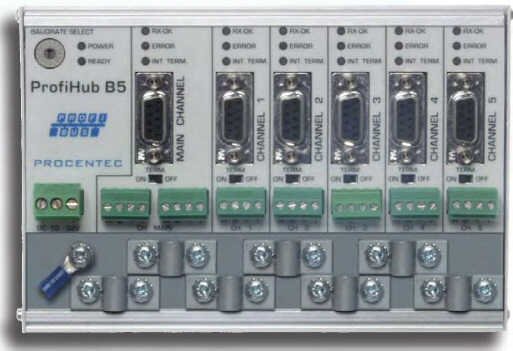

El ProfiHub ofrece una solución económica y técnicamente ideal para dividir un cable Profibus de alta velocidad en segmentos individuales y robustos. Cada ProfiHub tiene la funcionalidad de 5 repetidores transparentes y galvánicamente aislados que permiten que los segmentos derivados del Profibus principal pueden extenderse y al la vez individualmente manejar hasta un máximo de 31 dispositivos y una longitud del segmento igual a la del segmento Profibus principal. El ProfiHub con 5 canales existe en 2 variantes: - ProfiHub B5, protección IP20
- ProfiHub A5, protección IP67
- Repeater B1 (un canal), protección IP20
|
ProfiHUB es un componente avanzado, flexible y robusto para aplicar en instalaciones con redes Profibus. ProfiHub A5 y B5 ofrecen flexibilidad y permiten dividir el Profibus principal en múltiples líneas eléctricamente independientes y/ó en múltiples líneas de arquitectura estrella. Profibus es un bus de alta velocidad de comunicación que tiene que cumplir con normas estrictas relativas a los segmentos de cable. ProfiHub protege los segmentos del Profibus que funcionan bien contra disturbios como: Reflexiones, Ruido eléctrico ó Corto-circuitos en otros segmentos que podrían producir mal funcionamiento el todo el Profibus. |
Características del Producto: - 5 canales aislados (segmentos repetidor).
- Transparente para todos los protocolos Profibus.
- Especificaciones DP - RS485 para cada canal.
- 31 dispositivos por canal (segmentos).
- 9,6 Kbps to 12 Mbps ó detección automático.
- Longitud de segmento hasta 1200m (depende de la velocidad de transmisión).
- Colocación de ProfiHubs en Cascada sin limites (no demoran la señal Profibus).
- ProfiHub no requiere ni ocupa direcciones en Profibus.
- Facilidad de terminación (con resistencia caracteristica) de cada segmento integrada (switch)
- Sistema de tierra configurable (directa DC o capacitiva AC).
- Conexión cable vía bornas y Conector DB9 para diagnostico.
- Clasificación IP20 ó IP67 (de acuerdo a DIN 40050).
Áreas de empleo:

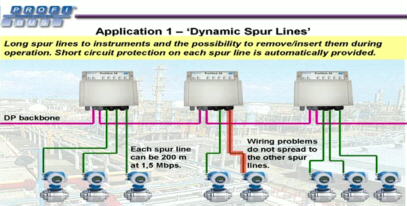

- Conexión a sensores y actuadores, medidores de flujo y analizadores de pH etc.
- Unidades móviles, y extraíbles, como mecanismos y motores.
- Centros de Control de Motores.
- Aplicaciones expuestos a EMC.
- Unidas para aislamiento galvánico entre equipos sin aislamiento.

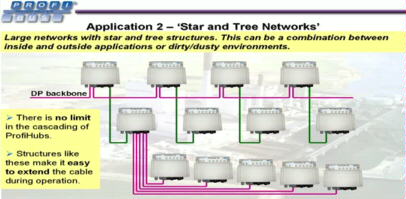

- Para construir redes Profibus grandes con estructura en forma de árbol ó estrella.
Los Beneficios:
- Se puede trabajar y modificar el Profibus en pleno funcionamiento.
- Cada canal tiene protección contra Reflexiones, Ruido eléctrico ó Corto-circuitos.
- Construcción compacta y robusta.
- Status y visualización de errores por cada canal.
- Se puede mezclar el uso de los bornes de tornillo y los conectores DB9.
- Ideal para todo tipo de cables Profibus DP.
- Instalaciones con ProfiHub son fácilmente ampliables.
- Importantes ahorros en costos.
|
Con ProfiHub: Construir instalaciones Profibus Modulares, Flexibles y Fiables.
|
