Siemens Simatic S7 + S5 en Red Ethernet con IBH-Link++
Para integrar en Red Ethernet TCP/IP (Internet) todos los PLCs y Automatas
Siemens Simatic S7 y S5
|
|
Integre todos sus Autómatas / PLCs Siemens Simatic en la Red Local (Ethernet) con todos los beneficios que conlleva...

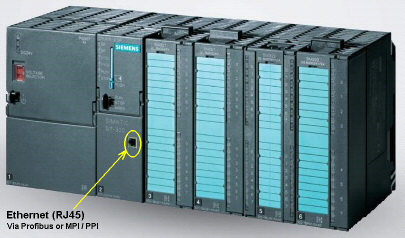

Nota: El conector "Ethernet RJ45" en este S7-300 es simbolico. Se realiza con el IBH-Link S7++
|
|
Se añade un pequeño adaptador con puerto Ethernet RJ45:
|
|
|
IBH-Link S7++
Para los Autómatas / PLCs Siemens S7:
- S7-200 mediante PPI, con el IBH-Link S7++
- S7-300 mediante Profibus ó MPI, con el IBH-Link S7++
- S7-400 mediante Profibus ó MPI, con el IBH-Link S7++
- Profibus, MPI, PPI en el Conector DB9
- Ethernet en el conector RJ45
- Alimentacion opcional: 24 Vdc
|
|
|
IBH-Link S7 Plus
(para Carril DIN 35 mm)
Para los Autómatas / PLCs Siemens S7:
- S7-200 mediante PPI, con IBH-Link S7 Plus
- S7-300 mediante Profibus ó MPI, con IBH-Link S7 Plus
- S7-400 mediante Profibus ó MPI, con IBH-Link S7 Plus
- Profibus, MPI, PPI en el Conector DB9
- Ethernet en el conector RJ45
- Alimentacion: 24 Vdc
|
 |
IBH-Link S5++
Para los Autómatas / PLCs Siemens S5:
- S5-xxx mediante PG-Port (Protocolo AS511), con IBH-Link S5++
- Puerto PG (Protocolo AS511) en el Conector DB15
- Ethernet en el conector RJ45
- Alimentacion: 24 Vdc
|
|
Métodos para el acceso de datos en el PLC:
- Via OPC-Server (Windows)
- Via DDE-Server (Windows)
- Via Active-X (Windows)
- Llamadas a funciones DLL (Windows)
- Comunicación directa vía TCP-Socket (Cualquier Sistema OS)
Métodos para programar un PLC S7 vía IBH-Link:
- Utilización del software S5 + S7 para Windows de IBHsoftec.
- Utilización del software Step7 de Siemens.
Acceso de datos PLC desde otros sistemas de software:
- Simatic WinCC
- Simatic MicroWin®
- Simatic Step7
- S7 para Windows
- Protool
- Prodave
- VB: Visual Basic
- VBA: Visual Basic para Aplicaciones
- VC++: Visual C++
- Delphi
- Labview
|
|
IBH-Link-S7 es un pequeño gateway/bridge (pasarela) integrado en un conector Sub-D de 9 pines:
- Se conecta IBH-Link con un hub ó switch Ethernet ó directo a la tarjeta de red del PC.
- El protocolo utilizado esta basado en Ethernet TCP/IP, por lo que se podrá acceder a todos los Simatic S7 y S5 en la Red Local y vía Internet usando VPN (conexión cifrado y protegido contra hackers) ó simple y directo vía Firewall y Router detrás un IP fijo y publico.
- Con IBH-Link, las funciones on-line son posibles, vía Profibus DP (hasta 12 Mbit/s) ó vía PPI / MPI.
- IBH-Link reduce costes porque no requiere utilizar los CP's especiales, y utiliza los protocolos estándares de Siemens Simatic S5 y S7.
- IBH-Link incluye interface para su uso con Simatic MicroWin®, Step7, WinCC, Protool y, por supuesto, S5+S7 para Windows. El software se suministra en el CD de IBH-Link.
- La fiabilidad de IBH-Link está avalada por cientos de usuarios que ya han comprobado sus ventajas y eficacia en la fácil instalación, aparte del evidente ahorro económico que supone.
- También puede usar OPC-Server de IBH-Softec, INAT, Kep-Ware, y otros para conectar su visualización con los PLCs y Autómatas S7 y S5 a través del IBH-Link.
- El DLL de IBHNET permite ganar acceso directo y rapido a todos los variable en todos los PLCs a través de lenguajes de programación estándares como Visual Basic, Visual C++, Delphi, etc...
- La configuración del IBH-Link es muy cenicilla y está hecha en un minuto.
- IBH-Link soporta redes de 10 ó 100 Mbit/s con auto detección.
|
 |
S5, S7, ó S5+S7 for Windows
Software de gestión y programación de Autómatas / PLC Siemens Simatic S5, S7-200®, S7-300® y S7-400® de forma eficaz y confortable. Un software rápido en su uso y con una organización y infraestructura excelente. Como una versión ligero de Step7, pero para tanto S5 como S7.
- S5+S7 for Windows + un PC: Puede sustituir maletas de programación PG de Siemens
- Lista de Instrucciones (AWL / STL)
- Esquema de Funciones (FUP / FBD)
- Esquema de Con-tactos (KOP / LAD)
- Impresión de Documentación programas y configuración
- Importación y exportación entre S5+S7 y Step5 y Step7 respectivamente
- BlockDiff, comparación de bloques de software
- PLC Doctor S7 (diagnóstico y analisis general), entrar en el S7, aun sin tener las fuentes del software
- Osciloscopio para ver la dinámica de los variables en la memoria del PLC
- Simulación de software S5 y/ó S7
- Y más...
|
|
|
|
