Topologia de redes: Topologías de red se clasifican en los siguientes tipos básicos: - Bus (lineal)
- Anillo (Ring), Anillo Redundante (Redundant Ring)
- Estrella (Star)
- Árbol (Tree)
- Malla (Mesh)
Topología Bus:
La topología bus es la mas simple y económica. Es un cable, generalmente Par-Trenzado, que va de dispositivo a dispositivo uniendo todos los dispositivos como perlas en un collar. Buses RS485 son de este tipo. A veces llamado “multi-drop”.
Topología Anillo:
En una red en anillo, cada dispositivo tiene exactamente dos vecinos en el sentido de comunicación. Todos los mensajes viajan a través de un anillo en la misma dirección (ya sea "a la derecha" o "izquierda"). Un fallo en cualquier cable o un dispositivo rompe el anillo y acaba con la comunicación en toda la red.
Nota: El Anillo puede ser muy alargado, tan alargado que se aproxima a un bus.
Anillo Redundante:
Si falla un cable o un dispositivo en el anillo, este anillo se convierte a topología bus. Cuando los dispositivos detectan el fallo, cambian la forma de trabajar como en topología bus, esta característica es la ventaja que se consigue con la Topología Anillo Redundante, que es muchísimo mas robusta que la topología bus. Una vez que se repara el fallo, vuelve a funcionar como anillo redundante.

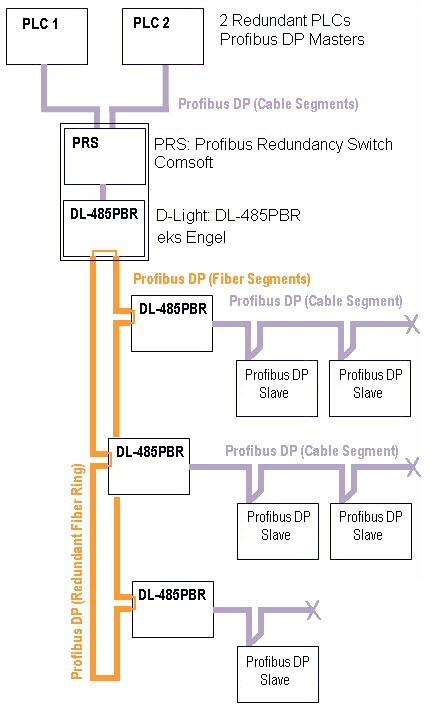

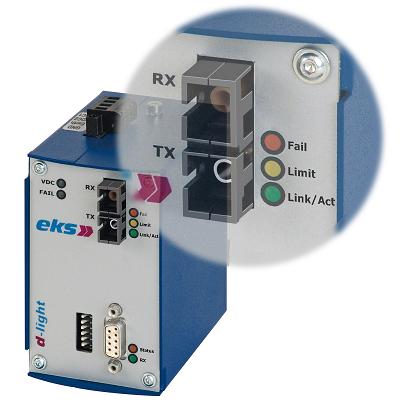

La línea de productos Data-Light de Eks Engel genera un Alarma de mal funcionamiento en el anillo.
Esta alarma de mal funcionamiento en el anillo se utiliza para avisar al personal de mantenimiento para arreglar el error. El anillo redundante funciona perfectamente con la falta de un segmento en el anillo, pero con dos no. La probabilidad de perder simultáneamente dos segmentos en el anillo es muchísimo mas pequeña que la probabilidad de la perdida de uno. Topología Estrella:
Una red en estrella tiene un punto de conexión central que se llama "hub", que puede ser un hub, switch ó router. En comparación con la topología de bus, una red en estrella en general requiere más cable, pero un fallo en cualquier cable de red en estrella sólo afectara al dispositivo conectado y no a toda la red.
Topología Árbol:
Topología de árbol se aplica para integrar múltiples topologías estrella vía la topología bus. En su forma más simple, sólo los dispositivos hub se conectan directamente al bus del árbol, y cada hub funciona como la "raíz" de un nuevo árbol de dispositivos. Este técnica permite fácil expanción de la red en el futuro y permite reducir el trafico en la red global.
Topología Malla:
Topologías de malla usa el concepto de rutas para comunicarse de dispositivo a dispositivo. A diferencia de cada una de las topologías anteriores, los mensajes enviados en una red de malla puede tomar cualquiera de varias trayectorias posibles del origen al destino. |
