Tarjeta PROFIBUS DP Master / Slave para: - PLC Controllogix de Rockwell Automation
- También hay tarjetas para PLC SLC 500 de Rockwell Automation
- También hay tarjetas para otros Buses de Campo como: Modbus, AS-I, Interbus, Ethernet Industrial y Serie RS232 / 422 / 485, ...
|

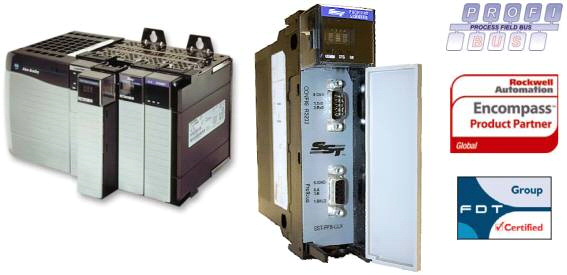

Tarjeta SST-PFB-CLX / SST-PB3-CLX-RLL (Backplane Module) para el
PLC Controllogix de Rockwell Automation
El módulo de comunicación SST-PB3-CLX-RLL Profibus DP de SST en el grupo BradCommunications ™ conecta su Rockwell ControlLogix ® a una red PROFIBUS DP.
PB3 denomina la tercera generación del modulo PFB (Profibus). Descripción - El módulo SST para PROFIBUS de BradCommunications conecta su controlador de Allen-Bradley ControlLogix a una red PROFIBUS DP, como:
- Maestro para controlar dispositivos esclavos en PROFIBUS DP, ó como
- Esclavo para emular un dispositivo esclavo en PROFIBUS DP. - La nueva tarjeta tiene mas espacio para datos: 1984 bytes de entrada y 1968 bytes de salida.
Con esto el módulo PROFIBUS DP ofrece una solución rentable para aplicar CPUs ControlLogix en grandes redes PROFIBUS DP. Principales Caracteristícas:
- Remote Link Library functionality
- Funciona con RSLinx 2.2 OEM / Profesional ó posterior
- El Scanner PROFIBUS DP puede ser aplicado localmente ó a través de redes CIP en Bastidores Remotos.
- El driver PROFIBUS CommDTM permite el uso de herramientas FDT (Field Device Tool)
(Requiere el software: SST-PFB-CLX-DTM)
- Proporciona ya amplio espacio de datos definido por el usuario hasta 1984 bytes de entrada y salida de 1968 bytes
- Soporta todas las velocidades de transferencia definidas para PROFIBUS incluyendo 45,45 kbps para Profibus PA.
- Soporte para PROFIBUS DP-V0 y Servicios PROFIBUS DP-V1
- Operación simultánea de PROFIBUS DP Maestro y de PROFIBUS DP Esclavo
- Se pueden utilizar múltiples tarjetas SST-PFB-CLX-RLL en un solo bastidor CLX.
Remote Link Library - El software Remote Link Library agrega funcionalidad a la tarjeta BradCommunications SST Profibus permitiendo la monitorización remota y descarga remota de cambios de configuración de Profibus en la tarjeta SST-PFB-CLX-RLL a través del software Rockwell Automation® RSLinx via Ethernet y el bus del bastidor del ControlLogix de Allen-Bradley.
- El maestro de Profibus DP puede ser usado en un bastidor local ó en un bastidor remoto
a través de redes CIP mediante EtherNet/IP ó ControlNet |

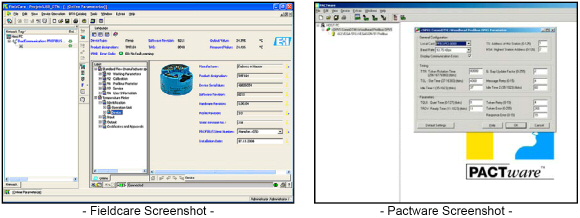

CommDTM Driver para Herramientas FDT - El software para PC CommDTM (SST-PB3-CLX-DTM) conforme a la especificación FDT v1.2.
Es la plataforma ideal para el uso de herramientas de ingeniería FDT como PACTware™ ó
FieldCare™ para PROFIBUS. - Permite el enlace con dispositivos DTMs (Device Type Manager) para la configuración y el diagnostico de dispositivos PROFIBUS DP-V1 incluyendo instrumentos de PROFIBUS PA .
- FDT (Field Device Tool) es un estándar definido por FDTgroup: www.fdtgroup.org
- DTM (Device Type Manager) es un estándar definido por FDTgroup: www.fdtgroup.org
- PACTware es un FDT de www.PACTware.com (Process Automation Configuration Tool software) PACTware es un software general (independiente de fabricantes) para gestionar y operar instrumentos de campo.
- Fieldcare es un FDT de Endress+Hauser (FDT based Plant Asset Management Tool)
|
Caracteristicas más Detalladas - Mejoras en la tarjeta SST-PB3-CLX-RLL comparado generaciones anteriores: SST-PFB-CLX
- 100% "backward compatible" con las generaciones anteriores: SST-PFB-CLX.
Esto significa que todas las configuraciones para la tarjeta SST-PFB-CLX también valen para la tarjeta SST-PB3-CLX-RLL - La tarjeta SST-PB3-CLX-RLL es hasta dos veces mas rápida.
- Mayor facilidad en cambiar la configuración con el PLC en modo RUN
- Funciona sin código PLC Ladder / Contactos
- El modulo puede gestionar su dirección Esclavo
- Se puede Añadir y Quitar Esclavos durante su función como Maestro
Protocolos - PROFIBUS DP Master V0-Class 1&2
- PROFIBUS DP Master V1-Class 1&2
- PROFIBUS DP Slave V0
Applicaciones Tipicas - Aplicaciones Quimicas y Farmacéuticas que usan Profibus PA
- Fabricantes de maquinarias con requerimientos de control de alta velocidad.
|
Herramientas de Configuración y de Diagnostico |
Software de configuración
- Soporta cargas y descargas de archivos de configuración a través de puerto Ethernet ó puerto serie.
- Visualiza la red Profibus DP con dispositivos esclavos que se quieran incluir en la configuración DP maestra utilizando el componente DPView
Scanner Software (Maestro)
- Mantiene el status esclavo, información de diagnostico en todos los esclavos, contador de diagnostico de red, y contadores de diagnostico en el DP Master
- Mantiene informacion del estatus de la red y los módulos esclavos incluyendo:
- Active Slave Station Bit table
- Configured Slave Station Bit table
- Network diagnostic counters
- DP Master diagnostic counters
Diagnostico
- Pantalla con 4 caracteres para visualizar el Estado
- LEDs: COMM, SYS and OK notificación inmediata de errores en el sistema ó red.
Otros Productos para PROFIBUS®
- Módulos PROFIBUS para Allen-Bradley® SLC™ 500
- PROFIBUS Adaptador USB a Profibus soportando CommDTM / FDT Version 1.2
- PROFIBUS tarjetas de interface red (PCIe, PCI, C-PCI, PC/104, ISA, VME) inclusive DLL, OPC, ActiveX…
- Tecnología IDC permite una conexión rápida y sin errores
- Conector de metal PROFIBUS con ó sin Diagnostico
- LEDs de Diagnostico opcionales que ayudan a detectar y corregir los errores en las instalaciones antes que causan paradas de producción
Otros Productos Similares - Fieldbus módulos de Bus de Campo para Allen-Bradley® CLX and SLC™ 500
- Fieldbus tarjetas de interface red (PCIe, PCI, C-PCI, PC/104, ISA, VME) inclusive DLL, OPC, ActiveX…
- Fieldbus & Industrial Ethernet Módulos de Entradas y Saludas, Switches and Molded-Cordsets (Cables y Latiguillos prefabricados con Conectores)
- Fieldbus & Industrial Ethernet Diagnostic Tools para evitar las paradas de la producción.
|
