Comunica dispositivos Modbus TCP y/o RTU con redes BACnet IP y/o MS/TP


Anybus modbus to knx gateway


La nueva pasarela de HMS Industrial Networks Anybus Modbus a BACnet permite a los dispositivos esclavos Modbus TCP / Modbus RTU comunicarse en una red BACnet. La pasarela funciona como un traductor entre las dos redes permitiendo que las señales Modbus RTU y Modbus TCP puedan ser mostradas como objetos BACnet individuales en cualquier red BACnet / IP o BACnet MS / TP. Esto permite el control central y la supervisión de dispositivos Modbus desde un BMS BACnet en un edificio.

Características y Beneficios

•   Permite el control central y la supervisión de los dispositivos Modbus dentro de las aplicaciones de automatización de edificios y HVAC.
•   Controla la conversión entre Modbus (RTU y TCP) y BACnet (IP y MS/TP).
•   Certificación BTL.
•   Admite la versión 12 de BACnet
•   Gestiona Modbus TCP y Modbus RTU simultáneamente.
•   Conecta hasta 254 dispositivos Modbus a BACnet (procesando hasta 3000 registros Modbus).
•   Una herramienta de configuración simple pero potente que permite puesta en marcha, depuración y solución de problemas.
•   Importar y exportar a Excel para un procesamiento de señal adicional.
•   Viene en una carcasa de plástico que se monta en un rail DIN de 35 mm.
•   La configuración podría realizarse a través de un puerto IP o USB. Los indicadores LED proporcionan el estado de comunicación en ambos puertos: Ethernet y serie.
•   Soporte técnico y asesoramiento gratuito mundial.

Funcionamiento del Gateway:

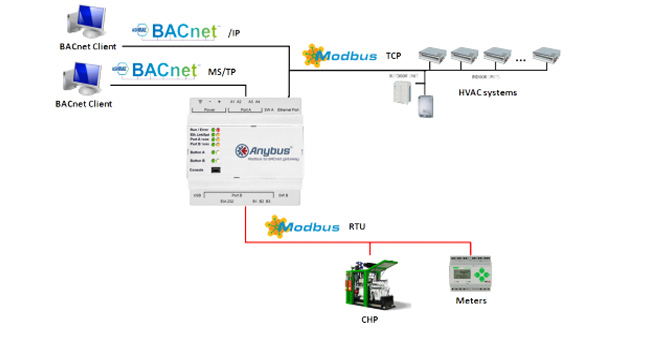

Las redes Modbus RTU y BACnet MS/TP están conectadas a sus correspondientes puertos serie del gateway, mientras que Modbus TCP y las redes BACnet / IP están conectadas al puerto Ethernet. La configuración se realiza a través de la fácil y potente herramienta administrador de configuración de Anybus (MAPS).

En el lado de BACnet, el Gateway proporciona la funcionalidad del servidor al controlador BMS o BACnet a través de BACnet / IP a través del puerto Ethernet y la funcionalidad esclava sobre BACnet MS/TP a través del puerto serie.

•   Concuerda con BACnet revisión 12, Perfil B-AAC
•   Soporta BI, BO, AI, AO, Dispositivo, BV, AV, MI, MO, MV, NC, horario y calendario de objetos BACnet.
•   Velocidad de transmisión 100/100 Mbit/s

Anybus modbus to KNX Gateway

¿Qué es BACnet?

BACnet es un protocolo de comunicación de datos utilizado principalmente en la automatización de edificios (domótica, equipos de medición) y en la industria HVAC (calefacción, ventilación y aire acondicionado). BACnet es un estándar nacional estadounidense, un estándar europeo, un estándar nacional en más de 30 países y un estándar global ISO que fue desarrollado por ASHRAE (Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado). El protocolo es respaldado y mantenido por el Comité de Proyecto Estándar Permanente ASHRAE 135.

La versión serie más común se llama BACnet MS/TP mientras que la versión Ethernet dominante es BACnet / IP.
