Elementos multiprotocolo imprescindibles para la medición y control de sistemas de climatización

Estimado/a #name#,

Le informamos sobre nuestros productos con múltiples interfaces de comunicación Ethernet TCP/IP, la base principal de lo que conocemos como Industria 4.0

Sensores CO2 (COVID-19 = Control de Ventilación): El uso del Aire para la respiración aumenta el contenido de CO2 en PPM. La medición puede estar en el rango de 0 a 2000 PPM o de 5000 PPM. Los expertos dicen que hay que ventilar el entorno antes de llegar a 1000 PPM. El aire en la calle tiene unos 400 PPM CO2.

alt_erNewImg650_place_holder

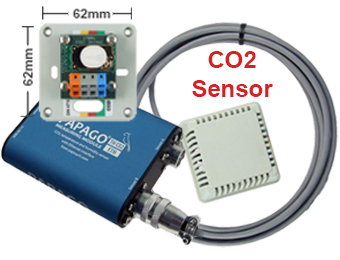

Papago TH CO2 sensor multiprotocolo con web server para medir CO2, temperatura, humedad, punto de rocío  multiprocolo, tcp, modcbus, poe
PAPAGO TH CO2 ETH Sensor Dual para medir CO2, Temperatura, Humedad y Punto-de-Rocío para Ethernet.
  • Rango de medidas con Sensor conbinado: Temperatura -40 a 125 ºC 0,1 ºC de resolución, humedad 0 a 100% y Calculo de punto der rocío
  • Rango de medidas con Sensor de solo Temperatura: -55 a 125 ºC 0,1 ºC de resolución
  • Existen distintas versiones Ethernet, Ethernet con PoE o WiFi
  • Sensor con protección IP67.
  • Soporta Importantes protocolos Ethernet: IP, TCP, UDP, HTTP (WEB, y mini WEB para PDA y Móviles), SMTP (e-mail), XML, Spinel, Modbus TCP y protocolos SNMP, HTTP GET envío automático a un servidor remoto.
  • La temperatura puede ser transmitida a través de TCP / IP en formato ASCII (en: °C, °F, K, sin necesidad de conversión).
  • Pagina web para mostrar los valores, y para su configuración (Ingles).
  • Logging Option: Los valores pueden ser grabados en una memoria interna con capacidad para 120 registros.
  • Soporte para carril DIN de 35 mm.

Papago termometro humedad, punto de rocío tcp, modcbus, poe
PAPAGO Sensor Dual: Mide la temperatura, humedad, Punto-de-Rocío
  • Tiene las mismas características que el TH2E
  • Exixten distintas versiones Ethernet, Ethernet con PoE o WiFi
  • Rango de medida de Temperatura desde –55°C hasta +125°C, 0,1 °C de resolución.
  • Rango de medida de Humedad desde 0% hasta 100%
  • Sensor con protección IP67.
  • Soporta Importantes protocolos Ethernet: IP, TCP, UDP, HTTP (WEB, y mini WEB para PDA y Móviles), SMTP (e-mail), SOAP, XML, Spinel y Modbus TCP y protocolos SNMP, XML, HTTP GET envío automático a un servidor remoto.
  • La temperatura puede ser transmitida a través de TCP / IP en formato ASCII (en: °C, °F, K, sin necesidad de conversión).
  • Pagina web para mostrar los valores, y para su configuración (Ingles).
  • Logging Option: Los valores pueden ser grabados en una memoria interna con capacidad para 120 registros.
  • Soporte para carril DIN de 35 mm.
  • Opciones para: 2 sondas PT100/PT1000, 2 termopares tipo K, 2 sensores de temperatura, humedad y punto de rocío, WiFi.

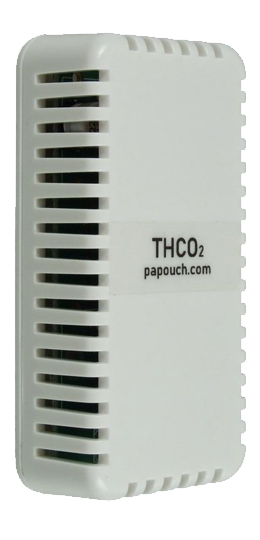

THCO2: CO2 level sensor, thermometer and hygrometer with RS485
THCO2: Sensor para medir el nivel CO2, temperatura, humedad a través de RS485
  • Mide el nivel de CO2 de 0 a 10 000 ppm
  • Rango de medida de la temperatura de -40 a 70ºC
  • Rango de medida de humedad 0 a 100%
  • Calculo del punto de rociío automático
  • Los valores de las medidas se transmiten directamente en ppm, grados centigrados y porcentaje
  • Comunicación RS485
  • Voltaje de alimentación 4,5 a 36V
  • Bajo consumo de energia, tipicamente 8 mA @ 12V
  • Protocolos de comunicación Modbus RTU o Spinel
  • Dimensiones 80 x 40 x 20,5 mm

TME Termometro tcp modbus
TME: Termómetro para Ethernet.
  • El TME es un sensor de Temperatura con conexión directa a Ethernet (IP Thermometer),con opción PoE.
  • Rango de medida desde –55°C hasta +125°C, 0,1 °C de resolución.
  • Sensor con protección IP68.
  • Soporta importantes protocolos Ethernet: IP, TCP, UDP, HTTP (WEB, y mini WEB para PDA y Móviles), SMTP (e-mail), SOAP, XML, Spinel y Modbus TCP. También protocolos SNMP, XML, HTTP GET & POST para envío automático a un servidor remoto.
  • La temperatura puede ser transmitida a través de TCP / IP en formato ASCII (en: °C, °F, K, sin necesidad de conversión).
  • Pagina web con los valores, y para su configuración (Ingles).
  • Soporte para carril DIN de 35 mm.

TH2E Termometro, humedad, punto de rocio, tcp, modbus
TH2E: Sensor de Temperatura, Humedad y Punto-de-Rocío para Ethernet.
  • TH2E es capaz de medir la temperatura, humedad y calcular el punto de rocío con conexión directa a Ethernet, con opción PoE.
  • Rango de medida de Temperatura desde –55°C hasta +125°C, 0,1 °C de resolución.
  • Rango de medida de Humedad desde 0% hasta 100%
  • Sensor con protección IP67.
  • Soporta Importantes protocolos Ethernet: IP, TCP, UDP, HTTP (WEB, y mini WEB para PDA y Móviles), SMTP (e-mail), SOAP, XML, Spinel y Modbus TCP. También protocolos SNMP, XML, HTTP GET & POST para envío automático a un servidor remoto.
  • La temperatura puede ser transmitida a través de TCP / IP en formato ASCII (en: °C, °F, K, sin necesidad de conversión).
  • Pagina web para mostrar los valores, y para su configuración (Ingles).
  • Logging Option: Los valores pueden ser grabados en una memoria interna con capacidad para 10000 registros.
  • Soporte para carril DIN de 35 mm.

THT2 temperatura humedad RS485
THT2: Sensor de Temperatura y Humedad para Modbus RTU RS485 o Spinel
  • El THT2 es capaz de medir la temperatura, humedad y calcular el punto de rocío.
  • Rango de medida de Temperatura desde -40°C hasta +123,8 °C, 0,1 °C de resolución.
  • Temperaturas y el punto de rocío en varias unidades: ° C, ° F, K.
  • Rango de medida de Humedad desde 0% hasta 100%
  • Sensor con protección IP67.
  • Comunicación y Alimentación "multi-drop" vía 2 pares en un cable RS485 hasta 1200m.
  • Diseño de consumo de energía ultra baja.
  • Hasta 31 dispositivos en el cable "multi-drop".
  • Conexión a PC a través de cualquier convertidor RS485.
  • Protocolos soportados ModBus RTU y Spinel sobre RS485.
  • Incluye software para PC.

Medidor electrico mono fase para carril DIN
PWRM45A-MBRTU485: Medidor de energía eléctrica con interface Modbus RTU

  • El Medidor Eléctrico Universal mono fase cuenta con una pantalla LCD iluminada para fácil lectura.
  • Está diseñado para montaje sobre carril DIN y para uso en Armarios Eléctricos, tanto para aplicaciones Residenciales como aplicaciones Industriales.
  • El Medidor muestra los parámetros eléctricos: kWh, Kvarh, KW, Kvar, KVA, PF, Hz, dmd, V, A, y más…
  • Permite lectura de las medidas a través de la pantalla LCD, y también a través del interfaz Modbus RTU (RS485), que permite su lectura y monitoreo de manera remota.
  • El Medidor mide el flujo energético bidireccional (IMP & EXP), una buena opción para la medición de energía solar fotovoltaica.
  • Su diseño compacto, de tan solo 17.5mm de ancho, preparado para carril DIN, permite una instalación fácil y económica en los cuadros eléctricos.
  • Permite hasta 45A de conexión directa, o más amperios usando Transformador de Corriente.
  • Dispone de salida de pulsos del contador eléctrico.

Convertidores de protocolo Ethernet a rs232,rs422, rs485
Comunica tus dispositivos de forma segura a través de internet…

OpenVPN Router Gateway (VPN= Virtual Private Network atraves del internet)
  • Accede a tus dispositivos a través de internet en cualquier sitio seguro...
  • La conexión se establece mediante Certificados (Pasaportes) para la correcta identificación de las dos partes terminales en cada Tunel VPN
  • El contenido se transmite cifrado, no tienes que preocuparte por la seguridad
  • Soporte para carril DIN de 35 mm.

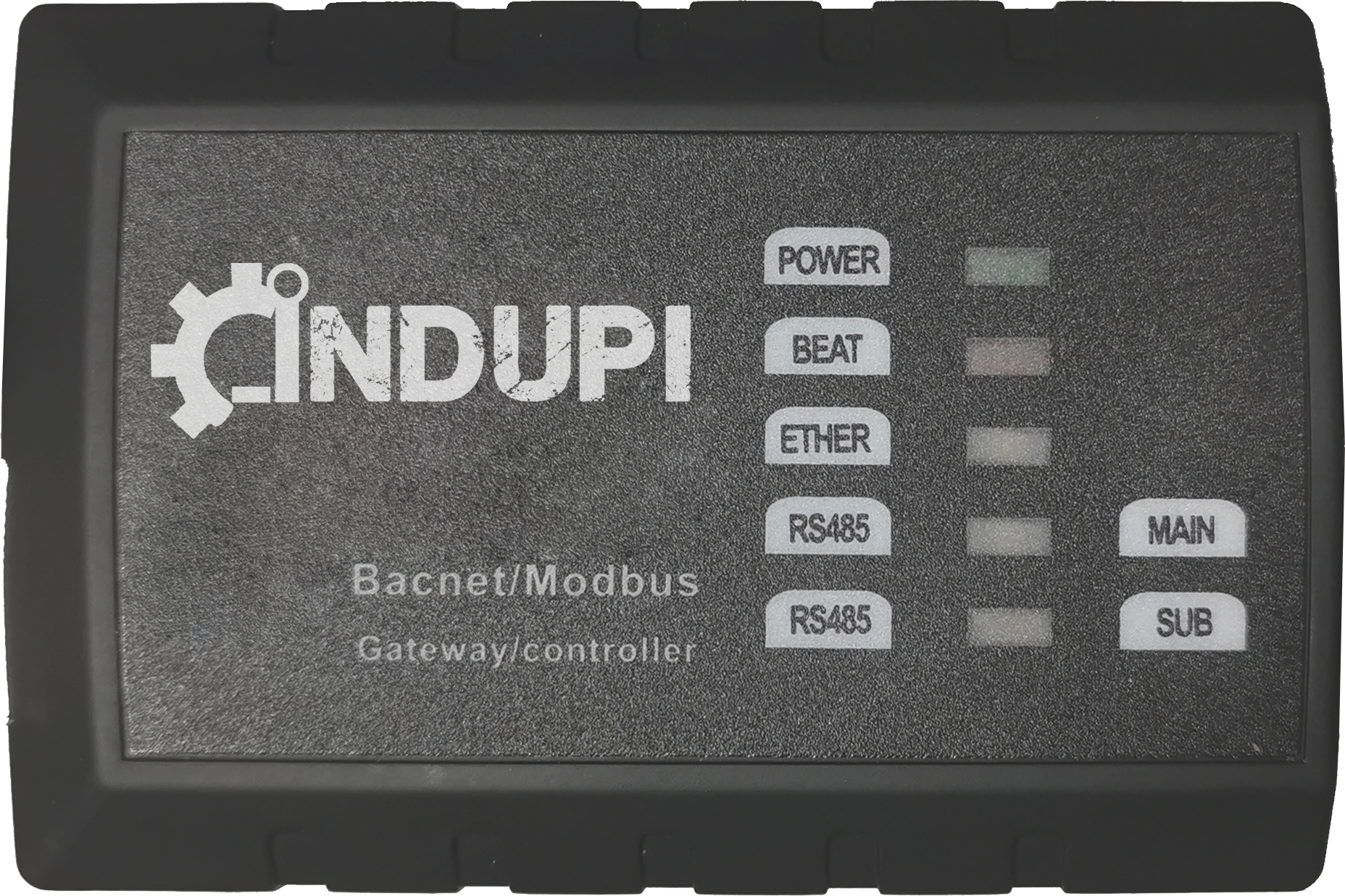

Convertidor de protocolo Ethernet Modbus TCP / BACnet IP a RS485 Modbus RTU / Modbus MSTP
Convertidor de protocolo: Modbus TCP y BACnet/IP a Modbus RTU y BACnet MS/TP
  • Comunica BACnet y Modbus simultaniamente
  • BACnet/IP a BACnet MS/TP transparente
  • Modbus TCP a Modbus RTU transparente
  • Modbus TCP a BACnet MS/TP
  • BACnet/IP a Modbus RTU
  • Entorno de configuración incluído
  • Hasta 128 variables de usuario
  • LEDS de indcación
  • 1x Puerto EThernet
  • 2x Puerto RS485
  • Alimentación 24V AC/DC

Convertidores de protocolo Ethernet a rs232,rs422, rs485
Convertidores de Protocolo: Ethernet a RS232, RS422, RS485 y Wiegand
  • Serial-Device-Server: Convertidor Ethernet a RS232 / RS422 / RS485
  • GNOME232: Convertidor Ethernet a RS232
  • Convertidor Ethernet 10/100 a RS232 al RS232. Apto para extender la línea serie RS232 a través de Ethernet a un lugar Remoto. Puerto serie / COM virtual. El uso de dos GNOME232 permite establecer un cable virtual a través de la red Ethernet. Alimentación de 4,5 a 75V
  • GNOME422: Convertidor Ethernet a RS422
  • Convertidor Ethernet 10/100 a RS422 al RS422. Apto para extender la línea serie RS422 a través de Ethernet a un lugar Remoto. Puerto serie / COM RS422 virtual. El uso de dos GNOME422 permite establecer un cable virtual a través de la red Ethernet. Alimentación de 5 a 30V.
  • GNOME485: Convertidor Ethernet a RS485
  • Convertidor Ethernet 10/100 a RS422 al RS422. Apto para extender la línea serie RS422 a través de Ethernet a un lugar Remoto. Puerto serie / COM RS422 virtual. Alimentación de 5 a 30V.
  • TCP2RTU: Convertidor Modbus-TCP-Slave a Modbus-RTU-Master (RS485) Bridge/Gateway
  • TCP2RTU es un convertidor transparente del protocolo Modbus TCP (por Ethernet), a el protocolo Modbus RTU. Existen variantes para Modbus RTU sobre RS232, RS485 y RS422. El convertidor TCP2RTU es adecuado para sistemas de comunicación con un Maestro en protocolo Modbus TCP comunicando a dispositivos esclavos en protocolo Modbus RTU. La configuración via interfaz WEB.
  • Wie485 - Convertidor Wiegand a RS485
  • Convertidores para los lectores Wiegand sin contacto:
  • WIE232 - puede convertir la linea Wiegand a línea serie estándar RS232 (puerto COM).
  • WIE485 - puede convertir la linea Wiegand a línea serie RS485 (protocolo de salida es Modbus RTU).
  • Soporte para carril DIN de 35 mm.

Sensores de Temperatura y Humedad para Red Ethernet, solución económica y sencilla.

Para medición de Temperatura y Humedad en:
  1. Salas de Computadores en Centros de Calculo.
  2. Cámaras de Refrigeración.
  3. Sistemas de Climatización.
  4. Etc...
Convertidores de Protocolo: Podemos Conectarlo TODO
  1. Ethernet: Modbus-TCP, BACnet/IP,
  2. RS232, RS422, RS485: Modbus-RTU, Spinel, BACnet MS/TP,
  3. Wiegand.
comunicacion industrial hmi - m2m

Ilustración de DUAL Interface: HMI y M2M.


1. HMI (Human Machine Interface), generalmente mediante una página web alojada en el dispositivo, que ofrece acceso instantáneo nada más encenderlo. Éste interfaz está elaborada por el fabricante del dispositivo y debe mostrar los valores y parámetros correctos, normalmente ofreciendo la posibilidad de cambiarlos
2. M2M (Machine to Machine) Comunicación M2M refiere a protocolos típicamente binarios con representación compacta de los datos comunicados y una frecuencia de actualización de datos bastante más elevada para poder transmitir la dinámica en las señales transmitidas. Este protocolo se aplica, normalmente, entre PLC y dispositivo.

La comunicación Ethernet TCP/IP (=Internet) además de permitirnos comunicar varios protocolos en paralelo, nos abre la posibilidad de ENRUTAMIENTO. Gracias a TCP/IP (del modelo ISO OSI) podemos conectar desde un punto "A" en cualquier lugar en el Universo (todo el mundo y hasta la Luna o aún más lejos) hasta otro punto "B", también en cualquier lugar… o tan simple como desde Madrid a Nueva York.
